Planen von Photovoltaikanlagen
Dachvermessung, Verschattungs-Simulation, Ertragsanalyse, Inspektion
Hier stellen wir Ihnen unsere Dienstleistungen für Ihr Photovoltaik-Projekt vor.
Spielen Sie mit dem Gedanken, Ihren Strom von einer eigenen PV-Anlage zu beziehen? Möchten Sie den Strom in das öffentliche Netz einspeisen und/ oder in einem Batteriesystem speichern und für den späteren Eigenbedarf nutzen? Soll das Laden eines E-Autos in Ihrem Konzept berücksichtigt werden?
Wir unterstützen Sie bei der ersten Abschätzung einer Ertragsprognose, der detaillierten technischen Planung und Ausschreibung sowie der anschließenden Inspektion.
Gerne kümmern wir uns auch um die Baubegleitung, die Überwachung der regelkonformen Montage und Inbetriebnahme sowie die Ertragsanalysen.
Egal, ob es sich um Ihr privates Vorhaben oder um öffentliche Gebäude oder Freiflächen handelt... sprechen Sie uns an!

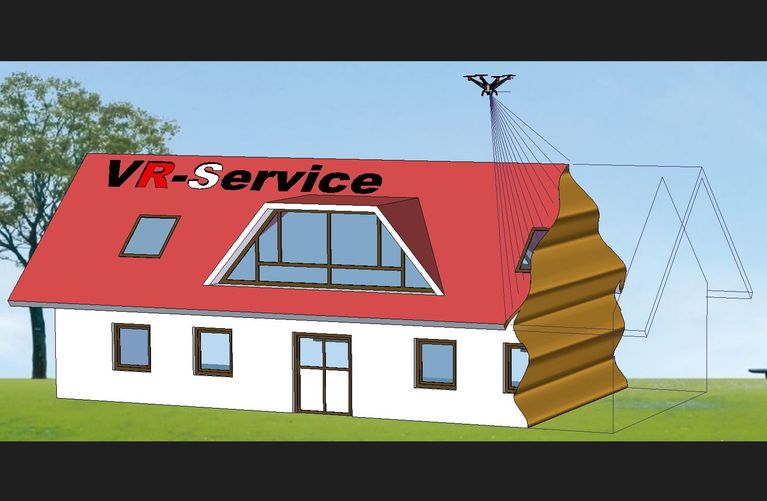

1. 3D-Vermessung mit Drohne (Fotogrammetrie - 3D-Scan)
Bei komplexen Gebäuden, von denen keine Baupläne oder Maßzeichnungen vorliegen, kann mit Hilfe einer Drohne und der entsprechenden Software ein 3D-Modell zur exakten Maßaufnahme erstellt werden.
Dadurch entfallen zeitaufwändige manuelle Dachvermessungen und die damit verbundenen Personengefährdungen.
Das so erstellte 3D-Modell kann direkt in die PV-Planungssoftware importiert werden.
Alternativ wird aus vorhandenen Bauplänen ein 3D-Modell erzeugt.
2. Klimadaten und Produktdatenbank auf aktuellstem Stand
In unserer Planungssoftware haben wir für Deutschland Zugriff auf hochwertige Testreferenz-Datensätze auf Grundlage von Messdaten des DWD (Deutscher Wetterdienst).

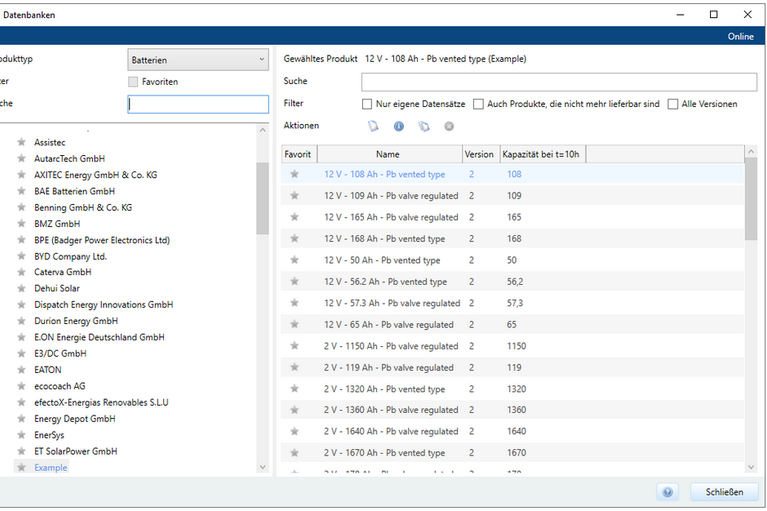

In der Produktdatenbank gibt es aktuell Datensätze von über 21.900 PV-Modulen, 5.500 Wechselrichtern, 2.600 Batteriesystemen und vielen weiteren Produkten wie Elektro-Fahrzeuge und Leistungsoptimierer, die durch die jeweiligen Hersteller permanent aktualisiert werden.

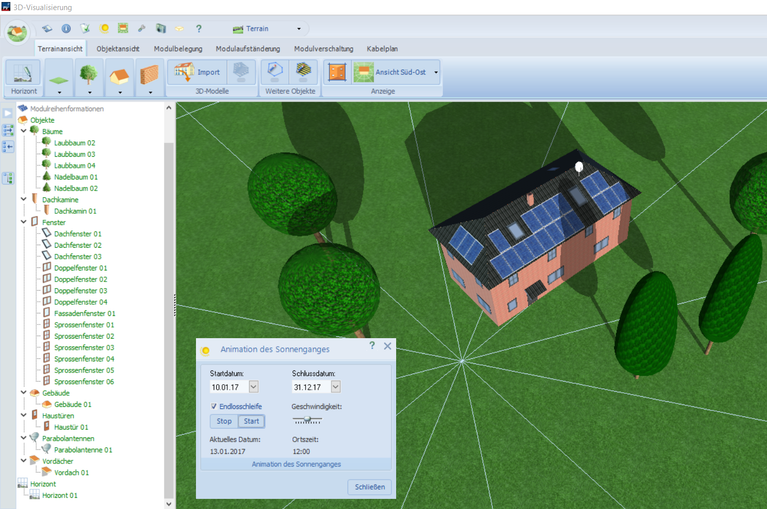

3. 3D-Verschattungsanalyse
Grundlage einer aussagekräftigen Ertragsprognose ist u.a. eine realistische Verschattungsanalyse.
Die Daten für ein 3D-Modell werden bei komplexen Gebäuden durch die Fotogrammetrie (3D-Gebäudescan) gewonnen. Diese können auch aus vorliegenden Bauplänen, Flurplänen oder Kartenscreenshots ermittelt werden.
Die Aufnahme der tatsächlichen Begebeneinheiten Vorort mit allen umgebenden Objekten kann u.a. mit unserer Drohne erfolgen, um bspw. Bäume in der tatsächlichen Höhe und Ausdehnung zu erfassen.
Die gewonnenen Daten werden in der 3D-Verschattungsanalyse berücksichtigt. Es wird der Schattenwurf über ein ganzes Jahr simuliert (Minuten-Werte) und für jedes einzelne Modul berechnet.

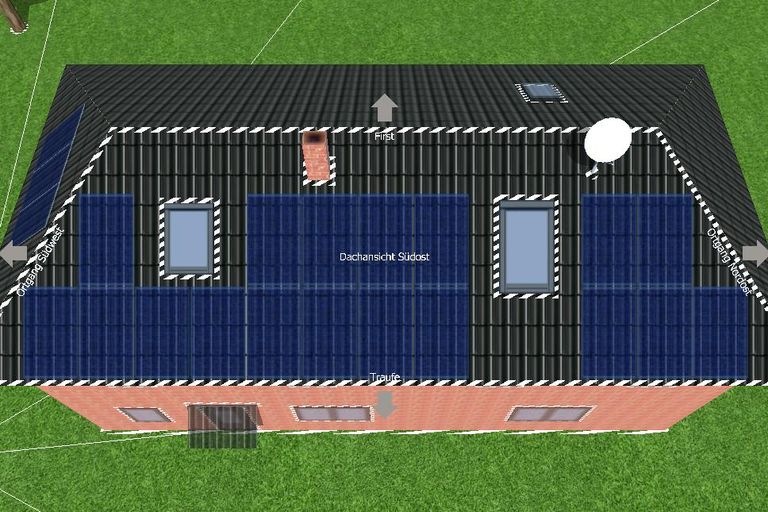

4. Modulbelegung in 3D-Ansicht und Verschaltung
Die Belegung der Dachflächen mit der maximal möglichen Anzahl an Modulen erfolgt automatisch oder manuell durch Aufziehen der Belegungsflächen.
Bei der anschließenden Modulverschaltung können verschiedene Konzepte durchgespielt werden. Sei es die Verschaltung mehrerer Modulflächen an einen Wechselrichter oder für jede Modulfläche einen eigenen Wechselrichter; oder auch Beides in Kombination.
Konzepte mit und ohne Batteriesystem, mit und ohne Ladestation für E-Fahrzeuge, etc. können geplant werden.

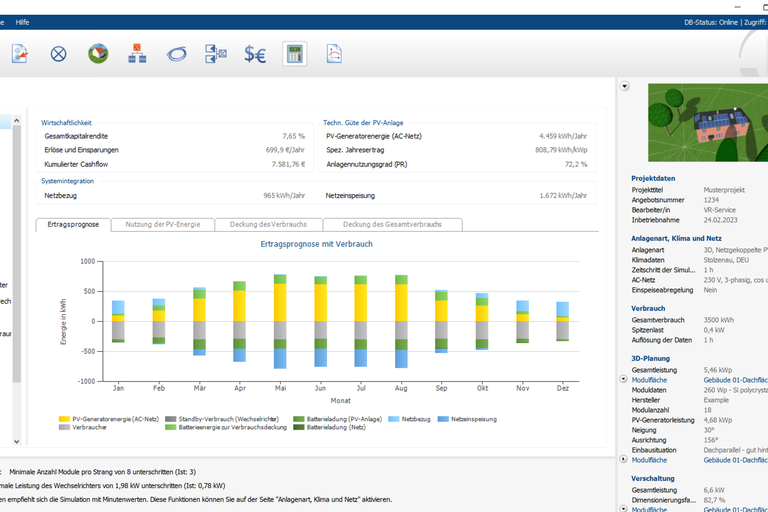

5. Ausführlicher Ergebnisbericht
Der ausführliche Ergebnisbericht enthält:
- Darstellungen der Simulationsergebnisse
- Ergebnisse der Wirtschaftlichkeit
- detaillierte tabellarische Energiebilanz mit allen auftretenden Gewinnen und Verlusten
- Schaltplan
(inkl. Ermittlung der AC- und DC-Verluste je Wechselrichter)
6. Inspektion

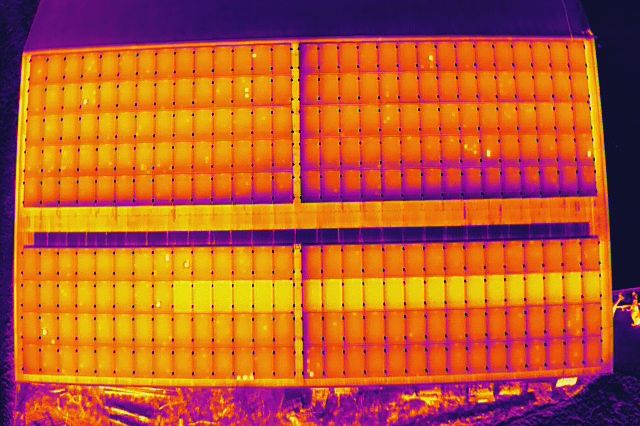

Wir empfehlen eine gründliche Inspektion direkt nach der Inbetriebnahme, um eventuelle Material- und Montagefehler zu erkennen. Diese führen wir von den Modulen über den Wechselrichter und ggf. Batteriesystem bis zum Einspeisepunkt durch - mit Drohne und Wärmebildkamera.
Die Ergebnisse der Inspektion im Neu-Zustand dienen als Vergleich für kommende Überprüfungen. Diese bieten sich in regelmäßigen Abständen und kurz vor Ablauf der Gewährleistung an.
